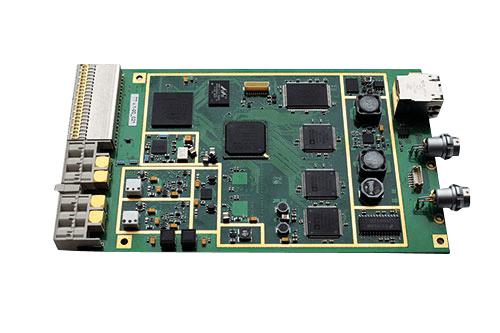

Плата цифровой обработки сигналов SW-176-M

Назначение:

• фильтрация и аналого-цифровое преобразование сигналов промежуточной частоты;
• многофункциональная цифровая обработка сигналов

Особенности:

• модуль функционирует как под управлением ПЭВМ, так и в автономном режиме;
• в модуле предусмотрена возможность синхронизации от внешнего опорного генератора;
• предусмотрена возможность когерентной работы двух и более модулей;

Модуль обеспечивает:

• настройку на заданную частоту;
• цифровую демодуляцию сигналов;
• вычисление спектра, оценку частоты, уровня и полосы принимаемого сигнала.

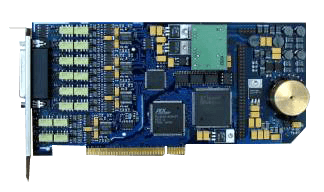

Плата сбора данных SW-5L1

Назначение:

• Непрерывный сбор с последующей записью на диск или обработкой в реальном времени.
• Построение многоканальных цифровых регистраторов и анализаторов.

Особенности

• 8 дифференциальных изолированных аналоговых каналов с групповой гальваноразвязкой.
• 8 синхронных цифровых входов, опрашиваемых с удвоенной частотой дискретизации.
• Диапазон входного напряжения - задаётся при изготовлении, индивидуально для каждого канала. Стандартно ±10В.
• Встроенный источник калибровочного напряжения и контроля нуля.
• Динамический диапазон - не менее 110 дБА при шкале ±10В.
• Уровень нелинейных искажений - от -110 до -80 дБ в зависимости от частоты входного сигнала и исполнения (диапазона входного напряжения).
• Возможность синхронной работы до 16 плат.

Генератор сигналов SW-102S

Назначение

• Для управления стендами.
• Обучающие системы (тренажеры и лабораторное оборудование);
• Для настройки приборов и РЭА

Особенности:

• произвольная форма генерируемого сигнала;
• частотный диапазон DC; 0,012Гц…10МГц;
• высокая точность установки амплитуды и частоты;
• большой ряд частот дискретизации от ~6.1кГц до 100МГц;
• отключаемый ФНЧ 10,7МГц
• низкий уровень гармоник (от 0.05%)
• амплитуда выходного сигнала ± 5В на нагрузке 50Ом; ± 10В без нагрузки;
• работа под управлением компьютера
• режим внешнего старта;
• Несколько режимов работы: циклический, программный, однократный, однократный от внешнего запуска, циклический от внешнего запуска.
• Два дополнительных программируемых выходов синхросигнала. ТТЛ уровни;
• Быстрая загрузка сигнала в буфер

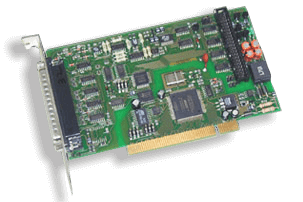

Плата АЦП/ЦАП SW-71-M

Назначение

• Универсальная плата АЦП/ЦАП для создания измерительных систем на базе ПК.

Особенности:

• АЦП: 14 бит / 400 кГц
• Входных каналов: 16 дифференциальных или 32 с "общей землей"
• Гальваноразвязка до 500 В
• Режим DMA Bus Master на PCI
• Цифровые входы/выходы: 16/16
• PCI 5.0V карта
